Istruzioni per l'installazione della luce ad alto palo

bandiera

I. Preparativi pre-installazione

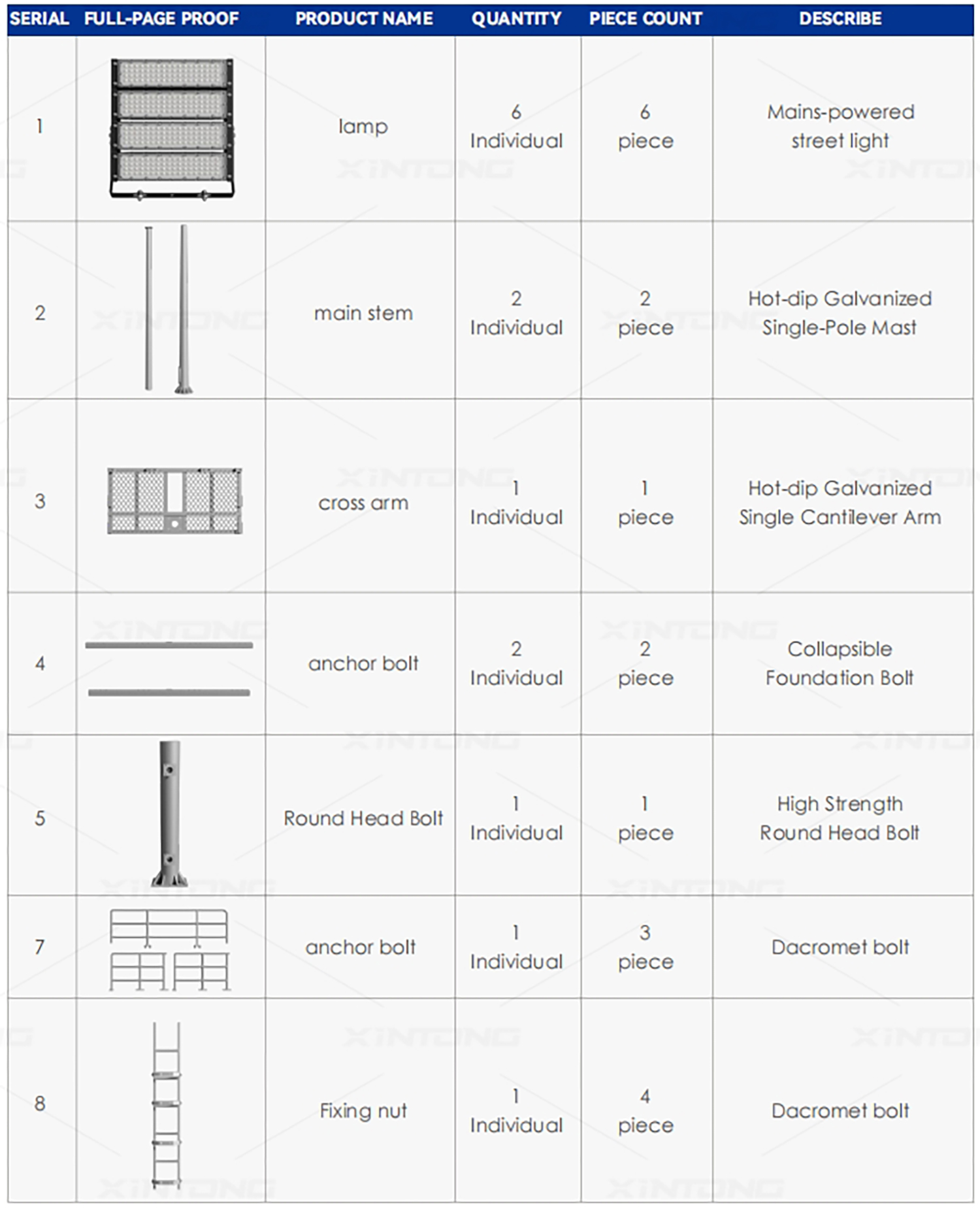

Elenco degli strumenti e dei materiali

1. Ispezione dei materiali: controllare attentamente tutti i componenti del lampione, inclusi il lampione, le lampade, l'apparecchiatura elettrica, le parti integrate, ecc. Assicurarsi che non vi siano danni o deformazioni e che tutti i componenti siano completi. Verificare la verticalità del lampione e che la sua deviazione non superi l'intervallo specificato.

Elenco degli strumenti e dei materiali
Elenco degli strumenti e dei materiali (2)

II. Costruzione delle fondamenta

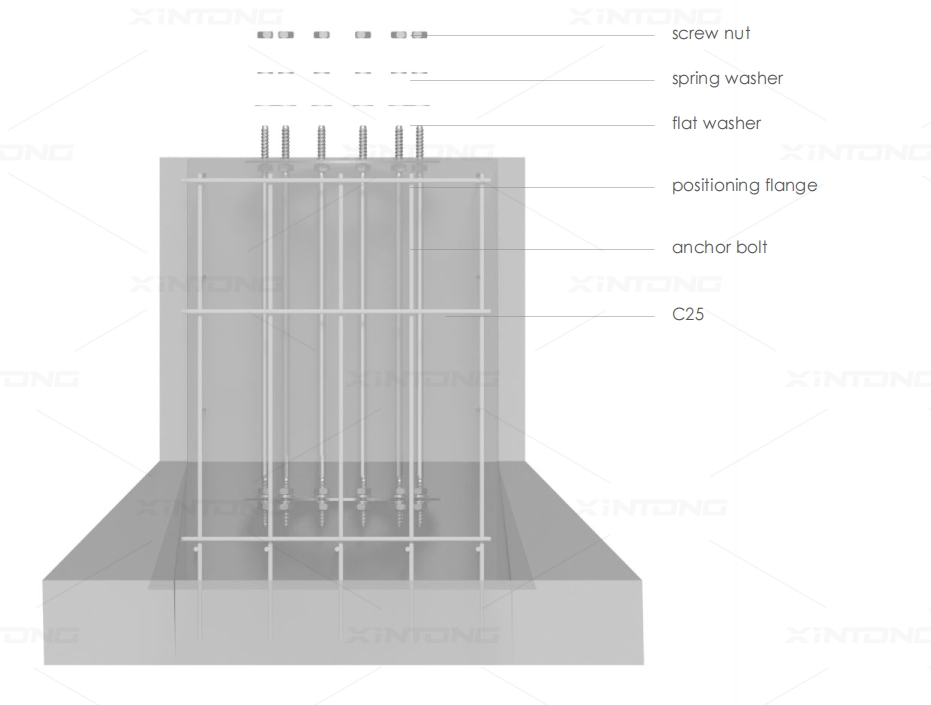

Scavo della fossa di fondazione

1. Posizionamento delle fondamenta: sulla base dei disegni di progetto, misurare e contrassegnare accuratamente la posizione delle fondamenta della luce dell'albero maestro. Assicurarsi che la deviazione tra il centro delle fondamenta e la posizione progettata rientri nell'intervallo consentito.
2. Scavo della fossa di fondazione: Scavare la fossa di fondazione secondo le dimensioni di progetto. Profondità e larghezza devono soddisfare i requisiti per garantire una sufficiente stabilità della fondazione. Il fondo della fossa di fondazione deve essere piatto. Se è presente uno strato di terreno soffice, è necessario compattarlo o sostituirlo.
3. Installazione degli elementi annegati: posizionare gli elementi annegati sul fondo dello scavo di fondazione. Regolare la loro posizione e planarità utilizzando una livella a bolla d'aria per garantire che la deviazione orizzontale degli elementi annegati non superi il valore specificato. I bulloni degli elementi annegati devono essere verticali verso l'alto e saldamente fissati per evitare spostamenti durante il getto del calcestruzzo.

Scavo della fossa di fondazione

III. Installazione del lampione

Gruppo lampada

1. Installazione della lampada: installare le lampade sul pannello a terra. Verificare l'angolazione di installazione e le condizioni di fissaggio delle lampade per assicurarsi che siano installate saldamente e che l'angolazione soddisfi i requisiti di progettazione. Utilizzare una gru per sollevare il pannello con le lampade installate fino alla sommità del lampione. Collegare il dispositivo di fissaggio tra il pannello e il lampione per garantire un collegamento affidabile.
2. Posizionamento del lampione: allineare la base del lampione con i bulloni degli elementi integrati nella fondazione. Abbassarlo lentamente per installare correttamente il lampione sulla fondazione. Regolare la verticalità del lampione utilizzando un teodolite o un filo a piombo per assicurarsi che la deviazione verticale non superi l'intervallo specificato. Dopo aver regolato la verticalità, serrare prontamente i dadi per fissare il lampione.


Installazione del lampione

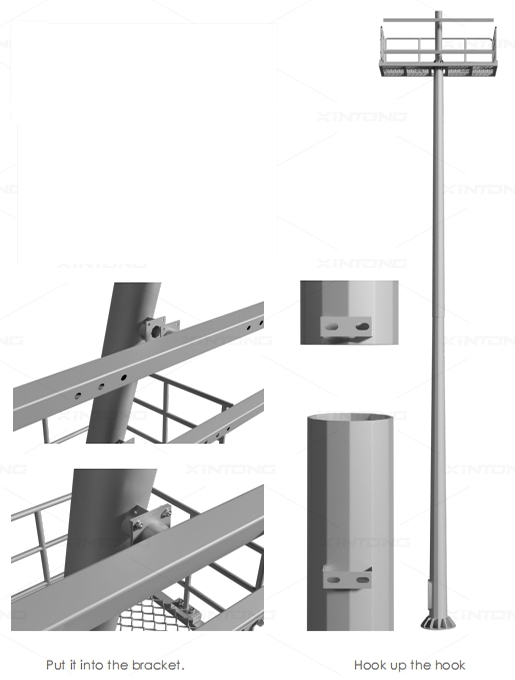

Giunto di testa e installazione: Allineare un'estremità del braccio trasversale con il punto di collegamento preimpostato sul lampione del palo dell'illuminazione ed effettuare il fissaggio preliminare con bulloni o altri dispositivi di collegamento.
Stringere il collegamento: dopo aver verificato che la posizione del braccio trasversale è corretta, utilizzare degli utensili per stringere i bulloni di collegamento e gli altri dispositivi di fissaggio per garantire che il braccio trasversale sia saldamente collegato al lampione.
Installazione-lampione-23

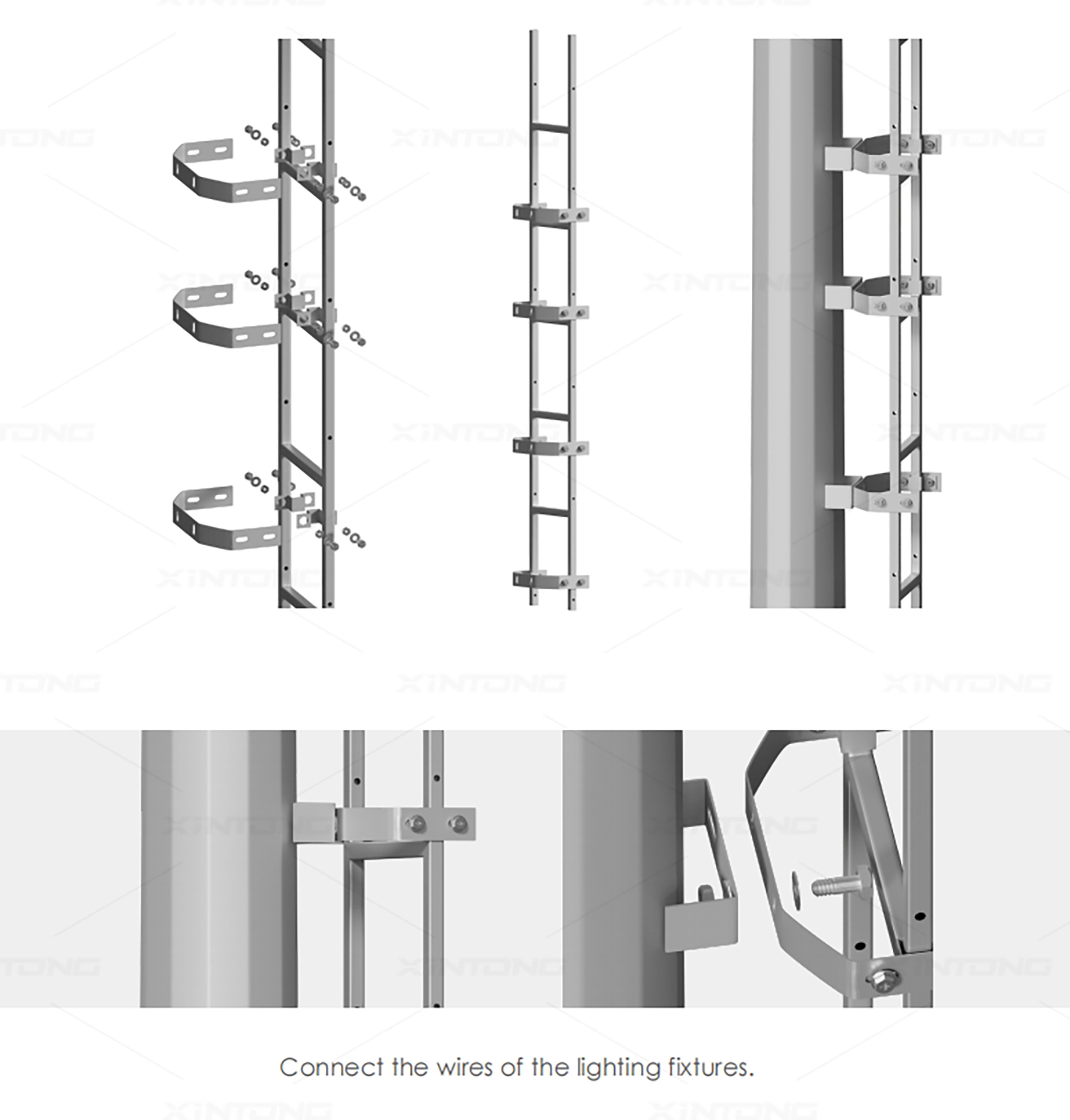

Installare la gabbia protettiva della scala

Installare gli elementi di fissaggio inferiori: installare gli elementi di fissaggio inferiori della gabbia protettiva nella posizione contrassegnata sul terreno o sulla base della scala. Fissarli saldamente in posizione con bulloni a espansione o altri mezzi, assicurandosi che gli elementi di fissaggio siano ben aderenti al terreno o alla base e possano sopportare il peso della gabbia protettiva e le forze esterne durante l'uso.

Installare la gabbia protettiva della scala

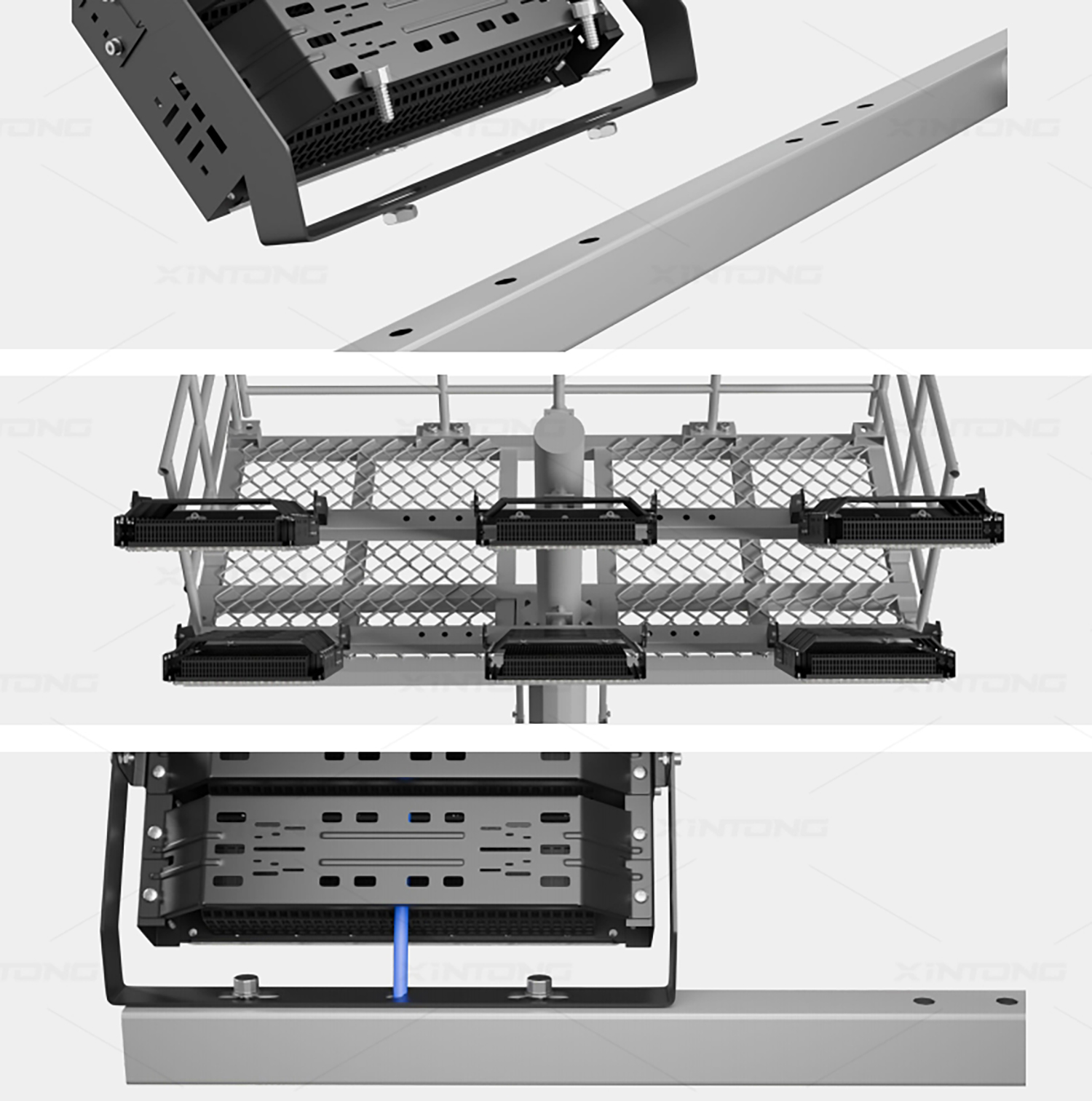

Installare la testa della lampada e la sorgente luminosa

Installare la testa della lampada sul supporto o sul disco della lampada a palo alto. Fissarla saldamente in posizione utilizzando bulloni o altri dispositivi di fissaggio, assicurandosi che la posizione di installazione della testa della lampada sia precisa e che l'angolazione soddisfi i requisiti del progetto illuminotecnico.

Installare la testa della lampada e la sorgente luminosa

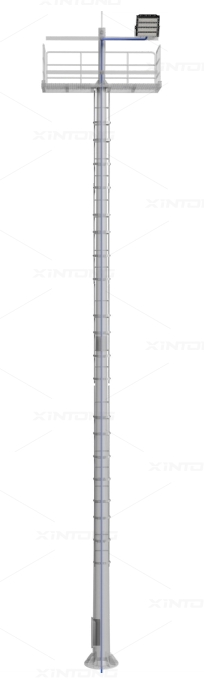

IV. Installazione elettrica

Gruppo lampada

1. Posa dei cavi: posare i cavi secondo i requisiti di progetto. I cavi devono essere protetti da tubi per evitare danni. Il raggio di curvatura dei cavi deve soddisfare i requisiti specificati e le distanze tra i cavi e le altre strutture devono essere conformi alle norme di sicurezza. Durante la posa dei cavi, contrassegnare i percorsi e le specifiche dei cavi per facilitare il cablaggio e la manutenzione successivi.
2. Cablaggio: collegare le lampade, le apparecchiature elettriche e i cavi. Il cablaggio deve essere solido, affidabile e avere un buon contatto. Isolare i giunti dei cavi con nastro isolante o guaine termorestringenti per evitare perdite elettriche. Dopo il cablaggio, verificare che i collegamenti siano corretti e che non vi siano collegamenti mancanti o errati.
3. Debug elettrico: prima di accendere, eseguire un'ispezione completa dell'impianto elettrico, verificando i collegamenti dei circuiti e la resistenza di isolamento. Dopo aver verificato che tutto sia corretto, eseguire il debug dell'alimentazione.
- sul debug. Durante il processo di debug, controllare l'illuminazione delle lampade, regolarne la luminosità e l'angolazione per soddisfare i requisiti di illuminazione. Inoltre, controllare lo stato di funzionamento delle apparecchiature elettriche come interruttori e contattori per assicurarsi che funzionino normalmente, senza rumori anomali o surriscaldamenti.

Installazione elettrica

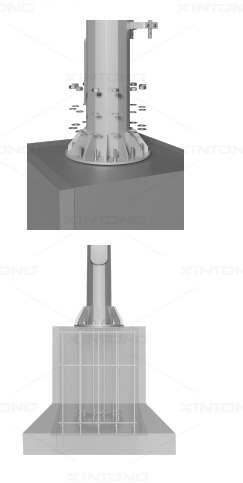

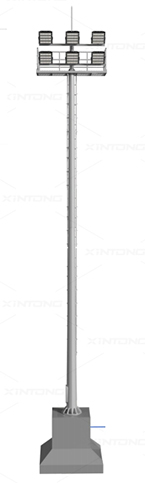

Posizionamento del lampione

Allineare la base del lampione con i bulloni degli elementi integrati nella fondazione e abbassarlo lentamente per installare accuratamente il lampione sulla fondazione. Utilizzare un teodolite o un filo a piombo per regolare la verticalità del lampione, assicurandosi che la deviazione verticale del lampione non superi l'intervallo specificato. Una volta completata la regolazione della verticalità, serrare prontamente i dadi per fissare il lampione.

Posizionamento del lampione
Posizionamento del lampione (2)

VI. Precauzioni

Debug e manutenzione

1. Durante il processo di installazione, gli operai edili devono indossare dispositivi di protezione individuale, quali caschi e cinture di sicurezza, per garantire la sicurezza dei lavori.
2. Quando si solleva il lampione e il pannello luminoso, seguire scrupolosamente le procedure operative della gru e assegnare il comando a una persona dedicata per garantire la sicurezza e l'affidabilità del processo di sollevamento.
3. L'installazione elettrica deve essere eseguita da elettricisti professionisti che rispettino rigorosamente le norme di sicurezza elettrica per prevenire incidenti dovuti a scosse elettriche.
4. Durante i processi di getto e stagionatura del calcestruzzo, prestare attenzione ai cambiamenti meteorologici ed evitare di lavorare in condizioni meteorologiche avverse o piovose.
5. Dopo l'installazione, sottoporre a regolare manutenzione e ispezione il faro. Verificare il funzionamento del lampione, delle lampade e dell'impianto elettrico e individuare e risolvere tempestivamente eventuali problemi per garantire il normale funzionamento del faro.
